Zakázkové kabely z optických vláken
Komplexní průvodce moderní optickou komunikační infrastrukturou
V dnešním propojeném světě vítězí rychlost a dostupnost. Zakázkové kabely z optických vláken od společnosti Hengtong proměňují složité sestavy v předvídatelné výsledky. Navrhujeme, vyrábíme a dodáváme pod jednou střechou-od optické preformy až po hotové kabely a záplaty. Tato vertikální integrace zkracuje dodací lhůty a kvalitu zámků. Naše globální výrobní a servisní síť přidává místní podporu, rychlý nárůst{5}}a stabilní dodávky pro FTTH, 5G, datová centra a dokonce i podmořská spojení.
Měď nese elektrony; vlákno přenáší světlo. To je důvod, proč vlastní kabely z optických vláken odemykají obrovskou šířku pásma a imunitu vůči rušení. Hengtong tuto výhodu umocňuje navrženými možnostmi pro každou trasu a prostředí-ADSS a OPGW pro anténní mřížky, mikro-foukací a páskové vedení pro vysokou-hustotu, vnitřní konstrukce zpomalující hoření- a MPO/MTP kufry pro rychlé zatáčení-. Dodržujeme mezinárodní standardy s úplným-testováním řetězce, takže získáte nižší ztráty, vyšší dobu provozuschopnosti, čistší instalace-a partnera, který se pohybuje od poslední{10}}míle po zaoceánské.
Věda za technologií vláknové optiky
Pochopení fyziky není jen akademické,-proto vlastní kabely z optických vláken od společnosti Hengtong poskytují předvídatelný výkon s vysokou{1}}marží v terénu. Vytvořením profilu indexu lomu jádra a pláště-pro celkový vnitřní odraz a užší poloměry ohybu naše týmy zajistily nízký útlum kolem křivek a stabilní latenci při skutečném-zátěži světa. Výsledek: čistší propojení, vyšší doba provozuschopnosti a rychlejší zapínání-pro FTTH, 5G, datová centra a{8}}kritické páteře-pro mise s aplikačními inženýry Hengtong, kteří jsou k dispozici, aby upravili váš rozpočet na ztráty a plán zrychlení.
Od skla po mřížku, vlastní kabely z optických vláken ve společnosti Hengtong začínají s -vlastním předliskem a tažením vláken- zahřátým na ~2 000 stupňů a taženým na konzistentní průměr 125 µm na automatizovaných linkách s inline kontrolou průměru/soustřednosti. Primární nátěry vytvrzují okamžitě a chrání nedotčené povrchy; každý kilometr je důkazně-testován a OTDR-ověřen s plnou sledovatelností. Tato vertikální integrace zkracuje dobu realizace, stabilizuje kvalitu napříč SKU a poskytuje vám jednoho odpovědného partnera od návrhu až po dodání.
Na ochranných svazcích záleží, takže naše kabely z optických vláken na zakázku používají optimalizované materiály a návrhy vrstev přizpůsobené danému způsobu: volné trubky PBT pro rozměrovou stabilitu, bundy PP nebo LSZH pro bezpečnost a shodu, vodě-příze/pásky, aramidové výztuhy a směsi zpomalující hoření- pro drsná prostředí. Hengtong ověřuje receptury podle IEC/ITU-cílů T/UL (UV, slaná-mlha, cyklování teplot, rozdrcení, náraz) a poté zabalí možnosti kusovníku, aby dosáhly vašich cílů certifikace, rychlosti instalace a nákladů-podporované globální výrobou, místními službami a jasnými smlouvami SLA od vzorku po hromadnou výrobu.
Výroba předlisku z optických vláken
Předtvar je základem-Hengtong si jej vyrábí-ve vlastní firmě, takže vlastní kabely z optických vláken začínají s navrženými indexovými profily, nízkým útlumem a výkonem v těsném ohybu.
Abychom porazili ztráty způsobené mikroskopickými nečistotami, provozujeme-prostředí řízená ISO, přísné prověřování surového-materiálu a interferometrickou kontrolu-dodáváme vlastní kabely z optických vláken s ověřenou soustředností a plnou sledovatelností.
Vertikální integrace + globální kapacita + jasné smlouvy SLA znamenají rychlejší vzorkování, stabilní specifikace napříč SKU a vlastní kabely z optických vláken certifikované podle IEC/ITU/UL pro nasazení FTTH, 5G, datových center a ponorek.
Vícevrstvý návrh ochrany
Zásoby materiálů rozhodují o provozuschopnosti pole. Inženýři společnosti Hengtong navrství volné trubky PBT, přízi/pásku blokující vodu, aramidovou pevnost, volitelné pancéřování z oceli/FRP a bundy LSZH/PE na cesty a klima-arktické chladu nebo tropického tepla-, takže kabely z optických vláken zůstávají stabilní, bezpečné a snadno se instalují.
Ověřujeme zásobník, nejen vlákno. UV, solná-mlha, tlak/náraz, ohyb při nízkých-teplotách a tepelné cyklování na cíle IEC/ITU/UL-plus inline OTDR a úplná sledovatelnost-, takže vaše vlastní kabely z optických vláken poskytují dnes nízké ztráty a stejná čísla i po letech venku.
Rychlost a rozsah jsou integrovány-. Díky vertikální integraci a globální kapacitě Hengtong rychle vzoruje, uzamyká specifikace napříč SKU a dodává vlastní kabely z optických vláken s jasnými smlouvami SLA pro podporu návrhu, potřeby certifikace a včasné- dodání.
Konstrukční návrhy a technické úvahy
Možnosti kabelové architektury
Konstrukce zákaznických optických kabelů zahrnuje komplexní rozhodnutí o konstrukčním návrhu, z nichž každé je přizpůsobeno specifickým požadavkům aplikace.
- Konstrukce centrální trubky: Nabídněte jednoduchost a{0}}efektivitu nákladů při nižším počtu vláken
- Volně splétané konfigurace trubek: Poskytuje vynikající ochranu a flexibilitu pro instalace s vyšší kapacitou
- Konstrukční faktory: Instalační prostředí, požadovaný počet vláken, očekávání mechanického namáhání a dlouhodobá- spolehlivost
- Stuha:Vysoká-hustota pásků umožňuje spojování hromadné fúze (bloky 12F/24F), což zkracuje dobu spojování u budov metra/páteře a datových center.
- Mikro-foukané:Ultra-lehké kanály + pláště s nízkým-třením umožňují přidat vlákna na vyžádání; ideální pro přeplněná města a upgradovatelné sítě.
- Obrněné / ADSS / OPGW:Ocelové/FRP brnění pro hlodavce/drcení a přímé-zahrabávání; ADSS pro rozpětí užitkových antén; OPGW pro integraci-elektrického vedení.
Technologie volných trubek
U vlastních optických kabelů-volné konstrukce trubic umožňují vláknům „plavat“ uvnitř trubic PBT naplněných gelem-, absorbují nárazy, blokují vlhkost a překonávají výkyvy teploty, aniž by namáhaly sklo-ideální pro trasy OSP a dlouhou životnost.
Proč Hengtong pro vlastní optické kabely s volnou trubkou:
- Vlastní{0}výzkum a vývoj materiálů a jejich složení pro konzistentní vlastnosti gelu
- Možnosti trubice/bunda (PE, LSZH), příze/páska-blokující vodu, aramidové prvky
- Ověřeno proti mezinárodním metodám rozdrcení, nárazu, průniku vody a tepelného cyklování
- Globální výroba + sledovatelnost{1}}úrovně + technická podpora od návrhu až po dodání
Naše tixotropní výplňové směsi pro kabely z optických vláken na zakázku jsou upravené směsi základových olejů, gelujících činidel, antioxidantů a pohlcovačů vodíku. Každá receptura je vyladěna pro kompatibilitu povlaku a stabilitu proti stárnutí, což pomáhá sítím udržet nízký útlum a čisté výsledky spojů po celá desetiletí.
Koncept nadměrné délky vlákna (EFL).
Excess Fiber Length (EFL) je vestavěný- „tlumič nárazů“ uvnitř vlastních optických kabelů, který dává sklu dostatečnou vůli, aby překonalo tahání, ohýbání a teplotní výkyvy-, takže spoje jsou čisté a zůstávají v terénu stabilní.
Pro skutečné projekty je EFL vyladěn na způsob trasy, klimatu a instalace. U kabelů z optických vláken na zakázku se inženýři obvykle zaměřují na ~0,05 %–0,3 % délky kabelu: příliš málo vede k namáhání/přetržení vlákna pod napětím; příliš mnoho může způsobit mikro-ztrátu ohybu. Modelujeme zatěžovací stavy a poté ověřujeme pomocí tahových/tepelných cyklů, abychom zajistili nízký útlum a předvídatelné spojování.
Proč Hengtong: Přísně kontrolované navazování SZ, délka-položení a gelové/páskové systémy udržují EFL jednotné napříč SKU; inline měření a sledovatelnost-úrovně šarže zajišťují, že každá cívka vlastních optických kabelů odpovídá specifikacím-snižuje riziko instalace, zkracuje-doběhové období a chrání celoživotní výkon.
Klíčové úvahy o EFL
Kolísání teploty prostředí
Parametry montážního napětí
Dlouhodobé-dotvarování
Dynamické namáhání větrem/vibracemi
Kompatibilita se strukturou kabelu
Výroba optických kabelů na zakázku vyžaduje přesnou kontrolu. V Hengtong běží sekundární-lakovací linky s profilovanými teplotami a stabilizovanými rychlostmi linky, přičemž inline měřidla sledují soustřednost povlaku a vnější průměr v reálném čase. Tento uzavřený-proces zajišťuje nižší ztráty, čistší spoje, konzistenci mezi kotouči-k{5}}a mnoho{6}}sledovatelnost-na úrovni, takže se vaše projekty objevují rychle a zůstávají stabilní.
01
Dynamické únavové testování
Ověřuje spolehlivost životnosti při cyklickém namáhání a mikro{0}}ohýbání.
Pro vlastní kabely z optických vláken Hengtong provozujeme zrychlené profily ohybu/tahu a odvozujeme dynamickou únavun-hodnota (IEC/ITU) pro předpovídání dlouhodobé-stabilitě útlumu-takže vaše síť zůstane čistá od prvního dne do konce--životnosti.
02
Environmentální cyklické testy
Otestujte vlastní optické kabely v reálném klimatu. Hengtong provádí v komorách vybavených přístroji-tepelné cyklování, vlhkost-zmrazování a tepelné{3}}šoky podle IEC, poté ověřuje posun útlumu, integritu ohybu při nízkých-teplotách, stabilitu pláště/gelu a účinnost{5}}blokování vody prostřednictvím před/po OTDR a mechanických kontrol teploty{8}{6}} úrovně{8}{6}} sledovatelnost.
03
Optická měření
Ověřujeme, na čem záleží-ztráta vložení služby, ztráta návratu a šířka pásma. U kabelů Hengtong Custom Fiber Optic Cables, kalibrované OLTS/OTDR a reflektometrická mapa IL/RL na konektor, spoj a podél cívky, zatímco spektrální/disperzní testy (EMBc λ- rozmítání pro MMF; CD/PMD pro SMF) kvantifikují šířku pásma. Výsledky jsou dodávány s COA na-úrovni oproti limitům IEC/ITU, což zajišťuje předvídatelné{5}}výstupy a stabilní-výkon na dlouhé vzdálenosti.
04
Automatizované testovací systémy
Automatizace s uzavřenou{0}cyklickou smyčkou monitoruje stovky parametrů za sekundu-průměr, soustřednost, napětí, stav vytvrzení, gelovou výplň, délku položení SZ-, zatímco OLTS/OTDR ověřuje optiku inline, čímž zajišťuje, že kabely Hengtong Custom Fiber Optic Cables zůstanou ve specifikovaném kotouči-na{4}}cívce. Pravidla SPC spouštějí okamžité mikro-opravy na lince, snižují variabilitu, chrání cíle útlumu a urychlují čisté obraty-na místě.
Integrace Armor Layer
Aplikace pancéřových vrstev v určitých provedeních kabelů přidává další rozměr složitosti výroby. Výztuhy z ocelové pásky, vlnité oceli nebo aramidové příze musí být aplikovány s přesným řízením napětí, aby byla zajištěna mechanická ochrana bez vyvolání škodlivého namáhání optických vláken.
Integrace těchto pevnostních prvků vyžaduje pečlivé zvážení rozdílné tepelné roztažnosti, protože kovové a nekovové součásti reagují na změny teploty odlišně.
Proces výroby optických kabelů
Výroba předlisku
Ultra{0}}čisté sklo začíná křivku výkonu. Hengtong formuluje a vyrábí předlisky-ve vlastní firmě, přičemž blokuje profil jádra/plášťového indexu pro nízké ztráty a těsné ohyby. Tato kontrola je základem našich vlastních kabelů z optických vláken-předvídatelný útlum, stabilní latence a rychlejší schvalování.
Kreslení vláken
Předlisek zahřejeme na ~2000 stupňů a na automatizovaných linkách nakreslíme stejnoměrné 125 μm vlákno. Inline měřidla sledují vytvrzení průměru, soustřednosti a povlaku v reálném čase. Výsledek: nedotčené sklo a čisté primární povlaky, které pomáhají vašim kabelům z optických vláken se spojovat rychleji a pracovat déle.
Buffering a Stranding
PBT volné trubky, laděnéEFL(nadměrná délka vlákna), pramen SZ a tixotropní gely chrání sklo před nárazy, vlhkostí a teplotními výkyvy. Vodu-blokující příze/páska a aramidové prvky zvyšují odolnost. Tato architektura zůstává zachovánaZakázkové kabely z optických vlákenstabilní napříč kanály, anténami a přímými-pohřebními cestami.
Bunda a brnění
Používejte-specifické bundy a brnění-PE/LSZH pro bezpečnost a UV záření, ocel/FRP pro hlodavce a rozdrcení, vlnitou ocel pro přímé zakopání, možnosti ADSS/OPGW pro užitkové rozpětí. Přizpůsobujeme standardy a klima podle vaší stavbyZakázkové kabely z optických vlákennainstalujte čistě a napoprvé projděte kontrolou.
Testování a certifikace
Optický. Mechanické. Environmentální. Ověřujeme IL/RL, CD/PMD, tlak/náraz, průnik vody a tepelné cykly proti IEC/ITU/UL. Certifikáty pravosti se dodávají se sledovatelností-úrovně šarže. TakhleZakázkové optické kabely Hengtongposkytovat{0}}jeden den{1}}rychlost a celoživotní spolehlivost-podporované globální kapacitou a jasnými smlouvami SLA.
Všestrannost technologie optických vláken vedla k vývoji specializovaných návrhů kabelů pro specifické aplikace
ADSS kabely
Všechny -dielektrické samonosné- konstrukce (ADSS) umožňují utilitám přidat kapacitu na stávajících věžích bez výpadků nebo rizika uzemnění. Tyto vzdušné kabely z optických vláken procházejí napájecím koridorem bezpečně-bez kovových prvků, bez indukovaných -proudových nebezpečí-a udržují spojení stabilní ve větru, ledu a blesku.
Konstruktéři společnosti Hengtong ADSS vlastní optické kabely s optickými vlákny ADSS s vysokopevnostními aramidovými přízemi jako primární cestou zatížení, vyladěným EFL pro odlehčení tahu, vodě-trubicemi/páskami a UV/track-odolnými AT bundami pro vysoko-napěťová pole. Výsledkem je dlouhá-spolehlivost, čistá spojovací okna a uklizené zásobníky-po ruce.
Klíčové technické aspekty:
• Pokles-napětí
• Cvalové chování ve větru
• Napětí elektrického pole v prostředí s vysokým{0}}napětím
• Účinky cyklování teploty
Proč Hengtong: dodáváme end-to{1}}řešení ADSS{2}}modelování tras, průhybové-stoly napětí, kontrolu vibrací a odpovídající hardwarové sady-plus testování typu podle mezinárodních standardů a globální výroby pro rychlé a konzistentní dodávky vlastních optických kabelů.
Podmořské kabely
Vlastní kabely z optických vláken pro ponorku Hengtong, vyrobené pro mořské dno, párují více{0}}pancéřování z ocelových drátů s integrovanými měděnými napájecími vodiči, aby přežily tlak, otěr a proudy-při zachování nízkých ztrát a stabilní manipulace na pluzích a plavidlech-pokládajících kabely.
Pevnost a flexibilitu vyvažujeme laděním pancíře (jednoduchého/dvojitého), pláště (PE/PP), prvků blokujících vodu-a položením-až k trase-, aby se vaše ponorkové kabely z optických vláken načítaly, vyplácely, obnovovaly a znovu-zakončily během instalace a údržby.
Jedinečné výzvy:
• Generování vodíku z kovové koroze
• Odolnost vůči tlaku (až 8 000 psi)
• Ochrana před mořským životem
• Hlubinné-opravy
Proč Hengtong: inženýrství námořních tras, posouzení rizika pohřbení, tovární a námořní{0}}zkušební testování a nepřetržitá podpora projektů-podporovaná globální kapacitou a{4}}sledovatelností{4}}úrovně-, takže vaše ponorkové kabely z optických vláken na zakázku splňují výkonnostní cíle a časové osy s menším provozním rizikem.
Páskové kabely
Pásové architektury zabalí více skla do menšího prostoru. Uspořádáním vláken do plochých polí 12F/24F umožňují páskové vlastní optické kabely spojování skutečné hromadné fúze, komprimaci spojovacích oken, udržování pořádku v podnosech a maximalizaci hustoty potrubí a stojanů pro páteřní sítě metra a datová centra.
Vlastnosti designu:
• Výjimečné požadavky na geometrickou přesnost
• Přerušované vzory lepidla pro schopnost štípání
• Kompatibilita spojování s hromadným tavením
• Vysoký počet vláken v minimálním průřezu-
Proč stuha Hengtong vlastní optické kabely
- Navržené ploché nebo rolovatelné pásky (200/250 µm) s rovnoměrnou rovinností pro konzistentní spoje s nízkou-ztrátou hmoty
- Před{0}}ukončené možnosti MPO/MTP a kazetové systémy pro rychlé zapínání{1}}a čistou správu kabelů
- Ohněte-necitlivé možnosti vláken a nasměrujte{1}}shodné bundy, abyste vyvážili hustotu se skutečným-světem ovládání a spolehlivosti
- Data z továrních testů a sledovatelnost na{0}}úrovni tak vysoká-kapacita sestavení se přesouvá od návrhu k uvedení do provozu-s menším počtem překvapení
Nauka o materiálu a hlediska životního prostředí
Život v terénu začíná u materiálů. Pro vlastní kabely z optických vláken Hengtong specifikujeme směsi plášťů podle trasy a rizikového profilu-odolné vůči UV záření, vlhkosti, chemikáliím a biologickému napadení a zároveň zůstávají flexibilní při provozních teplotách.
Vyrábíme vlastní kabely z optických vláken s PE/HDPE nebo LSZH pláštěm, volitelným TPU/PUR pro oděru, plus UV stabilizátory, přísady proti-hlodavcům/termitům, vodě-příze/pásky a pancíře-odolné vůči korozi-vyvažující mechanickou pevnost, ovladatelnost} a dlouhodobé{4 stárnutí{4.
Běžné materiály bundy
Polyetylen (PE)
Outdoorový dříč pro vlastní kabely z optických vláken: UV-stabilizované pláště z HDPE odolávají povětrnostním vlivům, vlhkosti a chemikáliím, přičemž zachovávají nízké tření v potrubí pro snadnější tahání.
Hengtong ladí směsi PE (uhlíkové-černé UV balíčky, volitelná aditiva proti-hlodavcům/termitům) a ověřuje IEC 60794 (pronikání vody/UV/náraz/drcení), takže se vaše kabely z optických vláken instalují čistě a déle vydrží.
Polyvinylchlorid (PVC)
Vnitřní-bunda pro vlastní kabely z optických vláken-flexibilní, otěru-odolná, nákladově-efektivní a snadno zpracovatelná. Ideální pro premisy/stoupačky (např. UL CM/CMR), kde neplatí požadavky na nízkou kouřivost; když je vyžadováno přetlakové zařízení nebo bez{8}}halogenu, Hengtong přejde na směsi LSZH.
Vylaďujeme tvrdoměr/plastifikátory PVC pro výkon v ohybu a odizolování a ověřujeme ohyb a plamen za studena- (UL 1581 VW-1 / IEC 60332-1), aby se vaše kabely z optických vláken instalovaly čistě a zůstaly spolehlivé v interiéru.
Low Smoke Zero Halogen (LSZH)
Požárně-bezpečné bundy pro vlastní kabely z optických vláken ve veřejných prostorách, datových centrech, dopravních uzlech, tunelech a lodích-s nízkou kouřivostí, nulovými halogeny pro ochranu lidí, elektroniky a staveb.
Hengtong navrhuje sloučeniny bez halogenů-, aby splňovaly IEC 60754-1/{8}}2 (kyselý plyn), IEC 61034 (hustota kouře) a IEC 60332-1/-3 (plamen) a mohou vyladit LSZH stabilizované UV zářením pro vybrané vnitřní/venkovní prostory. Výsledek: čistší evakuační viditelnost, snížené riziko koroze a spolehlivá manipulace – díky certifikátům pravosti na úrovni šarže, takže vaše vlastní kabely z optických vláken projdou bezpečnostními audity hned napoprvé.
Fluoropolymery (PTFE, FEP)
U specializovaných průmyslových kabelů z optických vláken na zakázku poskytují pláště nebo vložky PTFE/FEP vysokou-stabilitu teplot, výjimečnou chemickou inertnost, nízké tření a konzistentní dielektrický výkon-ideální pro rafinérie, chemické závody a čisté prostory.
Hengtong vybírá třídy fluoropolymerů a tloušťku stěny podle cesty, ověřuje tah/oděr a tepelné cykly a označuje obchodní-proměny (fluoropolymery obsahují halogeny-použijí LSZH, kde je vyžadováno-bezhalogenové), takže vaše kabely z optických vláken zůstávají v souladu, jsou odolné a snadno se instalují.
Technologie Dry Core Cable
Suchá jádra nahrazují rozcuchané gely vodou{0}}bobtnajícími páskami/vlákny, snižují hmotnost, zjednodušují zakončení a usnadňují recyklaci-ideální pro rychlost a udržitelnost v oblasti vlastních optických kabelů. Hengtong ladí suché konstrukce pro potrubí, antény a přímé-pohřební cesty, aby se posádky rychleji spojily s čistšími podnosy.
Jak to funguje?
Superabsorpční polymery se při kontaktu roztahují a blokují podélné pronikání bez zaplavení trubky. U vlastních optických kabelů vyvažujeme kinetiku bobtnání a tlak, abychom rychle zastavili vodu a zároveň chránili vlákna před mikro-ohýbáním- koordinovaným s EFL, SZ položením a geometrií trubice pro stabilní útlum.
Proč Hengtong Dry-zakázkové kabely z optických vláken?
Ověřeno podle IEC 60794 -pronikání vody a tepelného cyklování, s-páskami/přízemi se shodnými trasami, zpracováním při nízkých-teplotách a-úrovni pravosti COA. Výsledek: rychlejší příprava, žádná likvidace gelu, lehčí cívky a opakovatelný výkon v terénu-podporovaný naší vertikálně integrovanou dodávkou pro suché-jádrové kabely z optických vláken ve velkém měřítku.
Technologie Low Smoke Zero Halogen (LSZH).
Požární bezpečnost začíná u bundy. Pro vlastní kabely s optickými vlákny používají směsi LSZH minerální plniva (ATH/Mg(OH)₂), která za tepla uvolňují vázanou vodu, čímž potlačují šíření plamene a omezují kouř/kyselé plyny-ideální pro veřejné prostory, datová centra, tranzit a tunely. Společnost Hengtong navrhuje bezhalogenové-recepty, které splňují přísné cíle týkající se kouře a korozivnosti a zároveň udržují instalace čisté a vyhovující.
Vysoké zatížení plniva může ztuhnout plasty, a proto jsme LSZH vyladili pro skutečnou{0}}manipulaci s vlastními optickými kabely: optimalizované rozložení velikosti částic, spojovací činidla na bázi silanu-pro lepení polymeru a plniva a modifikátory elastomeru pro náraz a ohyb-za studena. Skládání pomocí dvou-šneků a kontrola reologie zajišťují pláště, které se čistě svlékají, ohebné ve stísněných prostorách a přežívají teplotní cykly.
Pro jistotu se kabely Hengtong Custom Fiber Optic Cables dodávají s testovacími údaji podle IEC 60754-1/-2 (kyselý plyn), IEC 61034 (hustota kouře) a IEC 60332-1/-3 (plamen). Na vyžádání přizpůsobíme další sektory (např. EN 45545 pro kolejnice). Získáte protipožární výkon bez obětování mechanické spolehlivosti, podpořený certifikáty pravosti šarže a stabilní globální dodávkou.
Porovnání materiálového výkonu
Pro vlastní kabely z optických vláken použijte tohoto rychlého průvodce pláštěm podle prostředí a kódu:
- PE (HDPE) - Nejlepší odolnost vůči UV/chemikáliím/teplotám a nejnižší cena; ideální pro OSP potrubí, anténní rozpětí a přímé-zakopávání.
- PVC - Nejvyšší flexibilita s výkonem plného plamene; běžné pro vnitřní stoupací vedení a záplaty (použijte LSZH tam, kde je vyžadováno-bezhalogenové).
- LSZH - Nízká-kouřivost, nulový-halogen pro lidi-husté nebo regulované prostory (datová centra, tranzit, tunely); tužší a dražší, ale nejbezpečnější pro dodržování předpisů.
Přizpůsobte výběr požadavkům IEC 60332/60754/61034 a UL OFNR/OFNP/LSZH a poté ověřte limity poloměru tahu- a ohybu- projektu. Společnost Hengtong ověřuje a certifikuje každou sestavení, takže vaše vlastní kabely z optických vláken jsou dodávány s certifikáty pravosti a instalují se čistě.
Porovnání materiálového výkonu
| Metrický | Polyetylen (PE) | PVC | LSZH |
| Teplotní odolnost | 90 | 70 | 80 |
| Chemická odolnost | 90 | 60 | 65 |
| Flexibilita | 85 | 90 | 65 |
| Zpomalení hoření | 30 | 70 | 95 |
| UV odolnost | 85 | 55 | 70 |
| Efektivita-nákladů | 95 | 85 | 60 |
Protokoly instalace, testování a údržby
Pokyny pro instalaci
Úspěšné nasazení vlastních optických kabelů vyžaduje disciplinovanou instalaci, aby se předešlo poškození a zajistil se špičkový výkon-Pokyny specifické pro trasu dodávek Hengtong{1}}a podpora na místě.
Kontrola napětí
Instalační napětí musí být pečlivě kontrolováno, aby se zabránilo namáhání vláken, s typickými limity v rozmezí od 600 do 2 700 Newtonů v závislosti na konstrukci kabelu.
Požadavky na poloměr ohybu
Omezení poloměru ohybu, které se obvykle uvádí jako násobky vnějšího průměru kabelu, je třeba dodržovat, aby se zabránilo jak okamžitému poškození, tak dlouhodobému- snížení spolehlivosti.
Ochrana životního prostředí
Správné utěsnění a ochrana proti vlhkosti, teplotním extrémům a fyzickému poškození během a po instalaci.
Manipulační postupy
Opatrné zacházení, aby se zabránilo mikroohnutí, rozdrcení nebo jinému mechanickému namáhání, které může snížit výkon.
Testování technologií
Komplexní testování zajišťuje, že vlastní kabely z optických vláken splňují výkonnostní specifikace a poskytují spolehlivé služby po celou dobu své životnosti-Hengtong ověřuje každý kotouč a nainstalovaný odkaz podle cílů projektu.
Testování OTDR
Optická reflektometrie v časové oblasti poskytuje podrobnou charakteristiku výkonu instalovaného kabelu, detekuje ztráty ve spojích, odrazy konektorů a distribuované ztráty.
Testování ztráty vložení
Přímé měření ztráty signálu přes celou linku pomocí kalibrovaných světelných zdrojů a měřičů výkonu.
Polarizační režim disperze
Rozhodující pro vysokorychlostní přenosové systémy, měření rozdílů zpoždění mezi polarizačními režimy.
Optická návratová ztráta
Měření světla odraženého zpět ke zdroji, což může ve vysokorychlostních systémech způsobit zhoršení signálu.
Programy údržby
Plánovaná péče udržuje vlastní kabely z optických vláken ve specifikaci po celá desetiletí. Hengtong dodává speciální{1}}příručky, školení a náhradní sady, takže týmy včas odhalí rizika a udrží si provozuschopnost s menšími-nájezdy nákladních vozidel.
Pravidelné kontroly
Pravidelná kontrola kabelových tras, krytů spojů a ukončovacích bodů, zda nevykazují známky poškození nebo degradace.
Monitorování životního prostředí
Detekce podmínek, které mohou urychlit stárnutí, jako je nadměrné cyklování teploty nebo pronikání vlhkosti.
Nepřetržité monitorování
Pro kritickou infrastrukturu systémy využívající distribuované snímání teploty a napětí poskytují-detekci potenciálních problémů v reálném čase.
Proaktivní údržba
Řešení potenciálních problémů dříve, než způsobí narušení služby, včetně čištění konektorů a v případě potřeby{0}}znovu ukončení.
Testovací schopnosti OTDR
OTDR přesně určuje, na čem záleží při provozu u vlastních optických kabelů-ztráty spojů, odrazy konektorů a distribuovaný útlum podél trasy. Společnost Hengtong používá OTDR s vysokým -dynamickým{3}}rozsahem se spouštěcími/přijímacími vlákny, aby viděla minulé mrtvé zóny a včas odhalila jemné posuny zpětného rozptylu, čímž poskytuje čisté mapy odkazů a použitelné alarmy dříve, než dojde k přerušení.
Testování se řídí stupňovitým standardem: Tier 1 (OLTS) ověřuje celkovou ztrátu vložení; Úroveň 2 (OTDR) přidává umístění a charakteristiku na úrovni události- na vlastní kabely z optických vláken. Provádíme obousměrné průměry, šablony vyhovující/neúspěšné pro každou specifikaci a{5}}trasování s razítkem času odeslání s COA-, takže předání je rychlejší a dlouhodobý-výkon zůstává předvídatelný.
Další kritické aspekty vlastních optických kabelových systémů
Normy barevného kódování optických kabelů
TIA-598-C poskytuje jednotné schéma pro identifikaci vláken, jednotek s vyrovnávací pamětí a skupin kritických při nasazování a servisu vlastních optických kabelů ve velkém měřítku. Hengtong staví podle konvencí TIA/IEC a dodává odpovídající tisky, legendy a dokumentaci, takže velké týmy mluví stejným „barevným jazykem“ od instalace až po předání SLA.
Standardizované barevné kódování umožňuje technikům rychle najít správný pramen během instalace, údržby a odstraňování problémů-zkrátit dobu spojování a chyby u vlastních optických kabelů. Poskytujeme štítky bubnů, mapy vláken a plány opakovačů/uzavírek přizpůsobené vaší trase a navíc obou{2}}obousměrné trasování OTDR, které lze uzamknout jako-vestavěné záznamy.
Barvy pláště také pro typ signálního kabelu u vlastních optických kabelů: oranžová typicky pro MMF OM1/OM2, aqua pro laser -optimalizované MMF OM3/OM4, limetkově zelená pro OM5 a žlutá pro jeden-režim. (Ve zvláštních prostředích mohou být pro hodnocení nebo vlastnictví použity jiné barvy.) Uvnitř kabelu se běžná 12-sekvence vláken-modrá, oranžová, zelená, hnědá, břidlicová, bílá, červená, černá, žlutá, fialová, růžová, akvamarínová se stopkami opakuje, jak počet stoupá. Hengtong může zrcadlit TIA-598-C nebo regionální specifikace (ISO/IEC, EN) napříč weby, aby byla globální sestavení konzistentní.
Pokročilé techniky leštění konektorů
O kvalitě spojení rozhoduje povrchová úprava konektoru. Pro vlastní sestavy kabelů z optických vláken používají PC a UPC ne-lomené klenuté koncové plochy; Společnost UPC zpřísňuje povrchovou úpravu a geometrii oproti PC, aby snížila ztráty a odrazy v každodenních podnikových a OSP sestavách.
Výkon se opět zvýšil s APC: šikmá koncová plocha, která minimalizuje zpětný{0}}odraz pro vysokorychlostní-rychlostní, DWDM a analogové/RF-přes-vláknové trasy. V propojkách a kabelových svazcích vlastních kabelů z optických vláken volba APC s omezeným rozpočtem na odraz zachovává SNR a stabilitu vysílače.
Proč Hengtong?
Geometrii konektoru kontrolujeme pomocí interferometrické 3D metrologie (poloměr, odsazení vrcholu, výška vlákna) a kontrolujeme čistotu podle IEC-vše zdokumentované certifikáty pravosti-, takže vaše vlastní kabely z optických vláken jsou dodávány s opakovatelným IL/RL, rychlejším zatáčením-a menším počtem navinutých vozíků.
Porovnání výkonnosti návratnosti
Leštění PC:-40dB
UPC Leštění:-55dB
APC Leštění: -60dB
Odstranění přebytečného epoxidu
Hrubé leštění pomocí diamantových filmů 30μm k odstranění přebytečného epoxidu
Zušlechťování povrchu
Mezistupně s 9μm diamantovým filmem pro zjemnění povrchu
Dosažení konečného cíle
Dokončení pomocí sub{0}}mikronových leštících filmů pro dosažení požadované kvality povrchu

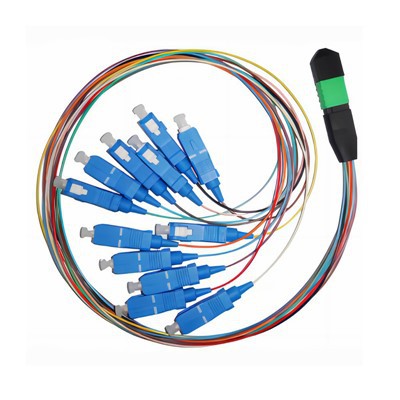

Optimalizace výkonu MPO/MTP
Specializované kaše pro MTP/MPO konektory zajišťující optimální výkon
Technologie fúze a mechanického spojování
Fusion Splicing
Upřednostňuje se v moderních sítích, protože poskytuje spoje s nejnižšími -ztrátami a nejnižším{1} odrazem na vlastních optických kabelech. Elektrický oblouk taví a spojuje konce skla do jediného, souvislého vlákna pro bezproblémové spojení.
- Typická ztráta: již od ~0,02 dB na spoj
- Výhody: nízké ztráty, vysoká spolehlivost, minimální odraz, vynikající dlouhodobá-stabilita
Proč Hengtong?
Zkušenosti s páskovým a{0}}fúzováním jednotlivých vláken (12F/24F mass splicing), kalibrované obloukové profily podle typu vlákna, IEC-protokoly štěpení/čištění a obousměrné ověřování OTDR/IL s COA-, aby se vaše vlastní kabely z optických vláken rychleji proměnily a životnost kabelů zůstala v souladu se specifikacemi.
Mechanické spojování
Mechanické spojování vyrovnává a upíná konce vláken uvnitř přesné objímky-žádný oblouk, žádná energie-, takže tým může v terénu rychle obnovit vlastní kabely z optických vláken. Je ideální pro nouzové opravy, nízké-poklesy nebo místa bez fúzního zařízení, ale přináší vyšší ztráty/odrazivost než fúze a nehodí se pro dlouhé-trupy.
- Typická ztráta: ~0,05–0,20 dB na spoj (vyšší ORL než fúze)
- Výhody: není potřeba žádné napájení, rychlá obnova, nižší náklady na vybavení, minimální nářadí
Proč Hengtong
Před{0}}ukončené restaurátorské sady, zarovnávací{1}}komponenty a ověřovací pracovní postupy IL/RL odpovídající vašim vlastním kabelům optických vláken-, takže dočasné opravy zůstanou čisté až do plánovaného přepracování fúze.
Moderní fúzní svářečky obsahují sofistikované systémy zarovnání, včetně technologie jádrového zarovnání, která využívá několik kamer k automatické kontrole a zarovnání vláken. Tyto pokročilé systémy dokážou uložit více spojovacích programů optimalizovaných pro různé typy vláken, což zajišťuje konzistentní-kvalitní spoje napříč různými vlastními konfiguracemi optických kabelů. Zatímco mechanické spoje obvykle vykazují vyšší ztráty než spoje fúzní spoje, nabízejí výhody ve specifických scénářích, jako jsou nouzové opravy nebo instalace v náročných prostředích, kde zařízení pro spojování fúzí nelze snadno nasadit.
Specifikace kritického poloměru ohybu
Chraňte výkon a životnost vynucováním pravidel ohybu u kabelů z optických vláken: během tahu (při napnutí) udržujte minimální poloměr ohybu větší nebo rovný 20× OD; po instalaci udržujte větší nebo rovno 10× OD. Hengtong publikuje limity{3}}specifické pro každou sestavu a poskytuje terénní průvodce/školení, aby posádky dosáhly specifikací hned napoprvé.
Vlákno necitlivé na ohyb- uvolnilo užší prostory pro vlastní optické kabely a propojovací kabely. Pomocí „příkopu“ s indexem lomu kolem jádra odráží jinak ztracené světlo zpět do vlnovodu a udržuje nízký útlum, i když se ohyby blíží (nebo dočasně překračují) nominální limity-ideální pro stojany, poklesy FTTH a přetížené kanály.
Porovnání poloměru ohybu
Standardní jedno{0}}režimové vlákno
- Instalace (pod napětím): 30 mm minimálně
- Dlouhodobé-(bez napětí): minimálně 15 mm
Bend-Necitlivé jedno-režimové vlákno
- Instalace (pod napětím): minimálně 15 mm
- Dlouhodobé-(bez napětí): minimálně 5 mm
Multimode vlákno
- Instalace (pod napětím): minimálně 50 mm
- Dlouhodobé-(bez napětí): minimálně 25 mm
Zajištění kvality a výrobní standardy
Výroba zákaznických optických kabelů zahrnuje dodržování mnoha mezinárodních standardů a certifikací. Telcordia GR-326 je soubor standardizovaných požadavků na kvalitu pro výrobu sestav s konektory z optických vláken, které zajišťují dlouhodobou spolehlivost a výkon.
Rozlišení mezi shodou a certifikací je zásadní-certifikace vyžaduje absolvování všech mechanických, ekologických a dlouhodobých testů spolehlivosti,{1} nejen splnění specifikací v době výroby.
Klíčové průmyslové standardy
01
Telcordia GR-326
Požadavky na kvalitu pro sestavy s konektory z optických vláken
02
TL 9000 a AS9100D
Normy systému managementu kvality
03
OFNP (Plenum Rated)
Shoda NEC 770 pro požární bezpečnost v plenárních prostorech
04
EIA-455-171 & IEC 61280-4-5
Zkušební normy pro optické komponenty
Vlastní technologie optických kabelů se neustále vyvíjí v reakci na vznikající aplikace. Nasazení sítí 5G vyžaduje optickou infrastrukturu schopnou podporovat masivní nárůst datového provozu a snížené požadavky na latenci.
Iniciativy internetu věcí (IoT) a inteligentních měst vytvářejí nové požadavky na zavádění optických vláken, včetně integrace s napájecími systémy, možností monitorování prostředí a zvýšené odolnosti pro různá instalační prostředí. Zakázkové návrhy kabelů s optickými vlákny stále více začleňují tyto úvahy, přičemž hybridní kabely kombinují optická vlákna s měděnými vodiči pro dodávku energie a specializované pláště odolné proti poškození hlodavci, vystavení chemikáliím a extrémním povětrnostním podmínkám.
Evoluce datového centra
Ultra{0}}řešení s vysokou{1}}hustotou s plochými kabely umožňujícími tisíce připojení v omezeném prostoru
5G a další
Podpora masivního MIMO, síťového segmentování a ultra{0}}spolehlivé komunikace s nízkou{1}}latencí
Smart Cities
Integrace se senzory internetu věcí, řízení dopravy a systémy veřejné bezpečnosti
Průmyslová automatizace
Vysoce spolehlivá spojení pro výrobní, energetické a dopravní systémy
