Čištění kabelu z optických vláken ve skutečnosti znamená čištění koncové plochy konektoru - leštěné skleněné špičky, kde světlo prochází z jednoho vlákna na druhé. Chcete-li to udělat správně: nejprve zkontrolujte koncovou plochu, sejměte lehký prach pomocí jedno{2}}čisticího prostředku na cvaknutí, odstraňte mastné nebo odolné zbytky mokrým-poté-nasucho protáhněte -isopropylalkoholem o vysoké čistotě na ubrousku,-který nepouští vlákna, a poté znovu-zkontrolujte, než cokoliv připojíte.
Samotný plášť kabelu stačí občas otřít lehce navlhčeným- hadříkem, který nepouští vlákna. Vše, co ovlivňuje kvalitu signálu, se děje na té malé koncovce, takže zbytek této příručky projde správnými nástroji, přesnými kroky pro zástrčkové konektory, zásuvkové adaptéry a sestavy MPO/MTP, kdy je třeba čistit, jak ověřit vaši práci a chyby, které tiše způsobují výpadky odkazů.

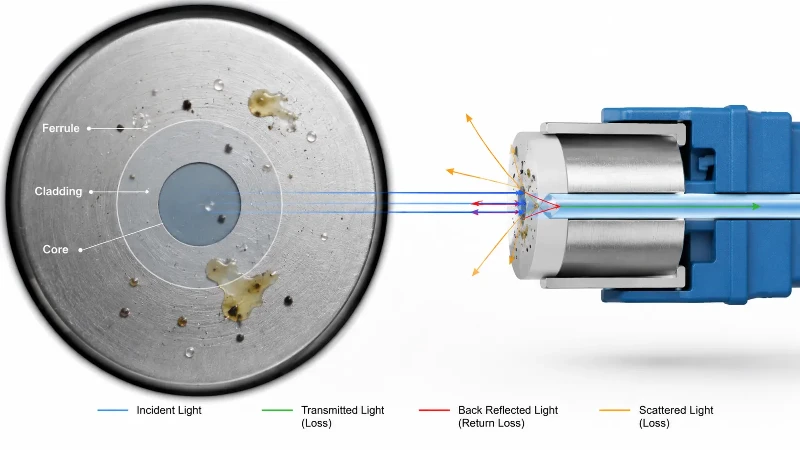

Proč jsou kabely z optických vláken tak citlivé na nečistoty
Vlákno přenáší data jako světlo přes skleněné jádro tenčí než lidský vlas, takže kontaminace, která by byla na jakémkoli jiném povrchu neviditelná, se stává skutečným problémem. Jádro ajednovidové-vláknomá průměr jen asi devět mikronů, zatímco každodenní polétavý prach má velikost zhruba 2–10 mikronů. Jedna částice zaparkovaná nad jádrem může blokovat, rozptylovat nebo odrážet smysluplnou část signálu.
Tato kontaminace se projevuje jako tři druhy selhání. První je vložný útlum, kdy signál jednoduše přichází slabší. Druhým je zpětný odraz nebo zpětná ztráta, kdy se světlo odráží zpět ke zdroji a degraduje spojení. Třetím je fyzické poškození: když se dva konektory spojí s zachycenou částicí, částice se může zabrousit do skla a zanechat trvalou díru nebo škrábnutí. V systémech s vysokým-výkonem, jako je DWDM nebo zesílené spoje, mohou zachycené úlomky dokonce absorbovat dostatek energie k popálení koncového čela.
Obvyklými viníky jsou polétavý prach, oleje z prstů (jeden dotyk zanechá zbytky, které přitahují další nečistoty), rozpouštědlo, které úplně nezaschlo, a leštící směs zbylá po ukončení. Velikost jádra je to, kvůli čemu je to tak trestuhodné: multimode vlákno má širší jádro kolem 50 mikronů, ale pro srovnáníjedno{0}}režimové a vícevidové vláknoukazuje, oba jsou zarovnány s tolerancí na úrovni mikronů-a oba selhávají stejným způsobem, když jsou kontaminovány. Bezpečným předpokladem je, že žádný konektor není čistý, dokud jej nezkontrolujete -, dokonce ani nový, čerstvě z krytu.

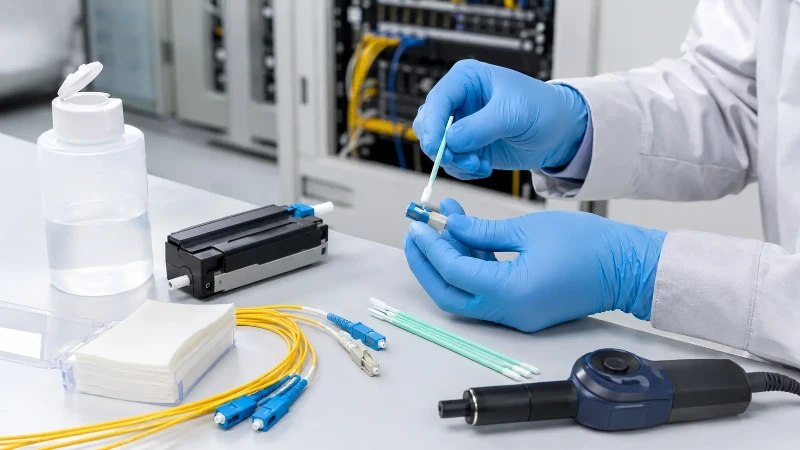

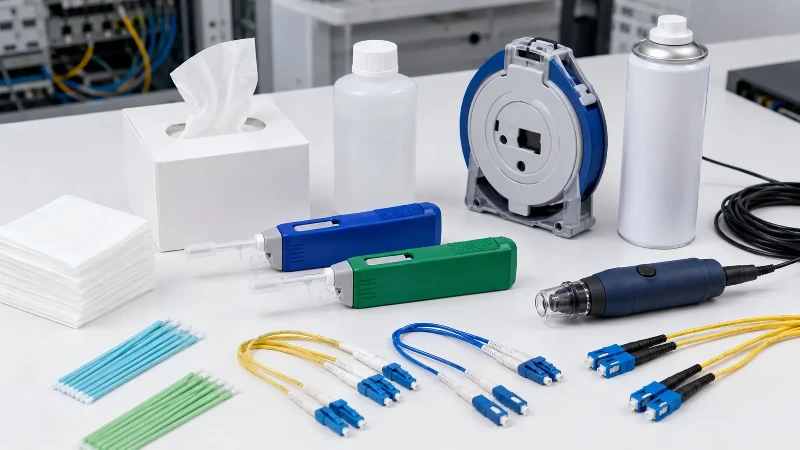

Nástroje, které potřebujete k čištění konektorů optických vláken
Čištění vláken je neúprosné k improvizovaným nástrojům. Žmolky, voda a odlupující se vlákna způsobují více škody než prach, který se snažíte odstranit, takže stojí za to sestavit správnou sadu. Níže uvedená tabulka obsahuje základní informace a způsob použití.
| Nástroj | Co to dělá | Poznámky |
|---|---|---|
| Čistírna{0}}na jedno kliknutí nebo kotouč | Zvedne suchý prach a lehké nečistoty z koncových ploch pomocí posouvající se čisté pásky | První volba pro běžné čištění; dimenzované pro konektory LC, SC, MPO a další |
| Isopropylalkohol vysoké{0}}čistoty (99 %+) | Rozpouští oleje, gely a odolné zbytky mokrým-a poté{1}}suchým průchodem | Použijte bezvodou (99%+) IPA; nižší třídy obsahují vodu, která může zanechat zbytky. Postupujte podle pokynů výrobce |
| Optické utěrky nepouštějící vlákna | Noste rozpouštědlo a odstraňte rozpuštěné zbytky | Vyrobeno pro optiku - nikdy nenahrazují hedvábný papír ani papírový ručník |
| Pevné čisticí tampony | Dosáhněte zapuštěných koncových ploch uvnitř adaptérů a portů | 2,5 mm pro SC/FC/ST, 1,25 mm pro LC/MU |
| Konzervovaný vzduch nebo suchý dusík | Vyfukuje uvolněná vlákna a částice z adaptérů | Držte plechovku svisle; naklápěcí nádoba rozprašuje kapalnou pohonnou látku |
| Inspekční mikroskop nebo sonda (200–400x) | Potvrzuje, že koncová plocha je skutečně čistá | Konektor, který vypadá čistě na pohled, je často stále špinavý |
Krátké slovo k rozpouštědlu: vysoce{0}}čistota IPA je nejrozšířenějším čističem vláken, ale je hygroskopický a odpařuje se relativně pomalu, takže po něm musí vždy následovat suchý setření a několik sekund, než se před spárováním odvětrá. Pro hlubší, na prodejce-neutrální zpracování rozpouštědel a techniky,Sdružení optických vlákenpublikuje odkazy na čištění, které odrážejí níže uvedené kroky.

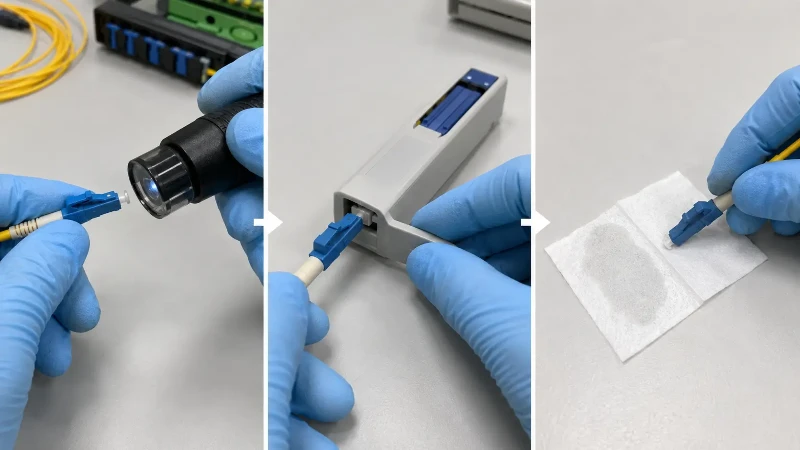

Jak vyčistit konektor samčího vlákna (konec propojovacího kabelu)
Čištění konce apropojovací kabel z optických vlákenje nejběžnějším úkolem a nejbezpečnější přístup je nejprve suchý, vlhký pouze v případě potřeby.
- Odstraňte protiprachovou krytku a zkontrolujte koncovou plochu pod dalekohledem, abyste zjistili, jak je znečištěná a s jakým druhem znečištění máte co do činění.
- Pro lehký prach použijte čistící prostředek na jedno kliknutí{0}}: zarovnejte hrot s objímkou, zasuňte až na doraz a jednou stiskněte. Neotáčejte ani nekruťte -, abyste mohli poškrábat keramický kroužek nebo skleněné vlákno.
- Znovu-zkontrolujte. Pokud zůstane prach, opakujte s novým cvaknutím, abyste pásku posunuli.
- Pro mastné nebo odolné zbytky přepněte na mokré čištění. Kápněte jednu kapku 99% IPA na čistou plochu -utěrky, která nepouští vlákna -, nikdy nekapejte rozpouštědlo přímo na konektor, kde by se mohlo vsakovat do pouzdra.
- Přetáhněte koncovou plochu jednou přes vlhkou oblast v přímce. Nedrhněte, čímž se částice usazují do skla.
- Okamžitě otřete suchou oblast stejné ubrousky, abyste odstranili rozpuštěné zbytky, nechte IPA několik sekund, aby se odpařila, a poté dokončete suchým čističem na jedno kliknutí{0}}, abyste odstranili vše, co po utěrce zůstalo.
- Než spojíte konektor, -naposled jej zkontrolujte.
Jak vyčistit adaptér nebo port ženského vlákna
Adaptéry, přepážkové spojky a porty transceiveru skrývají své koncové plochy uvnitř vyrovnávacího pouzdra, takže potřebují spíše tampon než čistič kliků. Nikdy nezasunujte čistý samčí konektor do špinavého adaptéru -, konektor, který jste právě vyčistili, okamžitě znovu kontaminujete.
- Odstraňte prachový kryt adaptéru, pokud je nasazen.
- Vyberte správnou velikost tamponu: 2,5 mm pro SC, FC nebo ST; 1,25 mm proLC konektorynebo MU.
- Špičku tamponu lehce navlhčete 99% IPA - vlhkou, nekapejte.
- Zavádějte tampón rovně, dokud neucítíte lehký odpor na vnitřní objímce, poté dvakrát nebo třikrát velmi jemným tlakem otočte. Nezasekávejte ji ani ji netlačte silou, mohlo by dojít k nesprávnému vyrovnání vnitřních součástí.
- Okamžitě pokračujte suchým tamponem (nebo suchým koncem oboustranného tamponu -), aby absorboval vlhkost a zvedl uvolněné nečistoty.
- Vyfoukejte všechna uvolněná vlákna nebo částice vzduchem ve vzpřímené poloze.
- Zkontrolujte pomocí sondy vyrobené přepážkové adaptéry a v případě potřeby znovu{0}}vyčistěte.
Čištění MPO/MTP a více{0}}vláknových konektorů
Více-vláknové konektory zvyšují sázku. Jedna objímka MTP může nést 12, 16 nebo více vláken, takže jedna ztracená částice může vyřadit několik kanálů najednou. Čističe kazet{5}}jsou vyrobeny speciálně pro objímky založené na MT-a čistí jak verze s kolíky (samec), tak i bez kolíků (samice), ale musíte je zkontrolovat pomocí sondy, která dokáže překročit každé vlákno v poli. Protože kontaktní plocha je větší a hůře ověřitelná,konektory MPO/MTP s vysokou{0}}hustotouodměňte extra trpělivost: prohlédněte, vyčistěte a znovu zkontrolujte před každým partnerem.
Čištění pláště kabelu vs
Stojí za to oddělit dvě zaměstnání, která si lidé často zamlžují. Koncový povrch je optický povrch a je podroben pečlivé kontrole-čisté-kontrole popsané výše. Plášť kabelu - vnější plášť - je strukturální a k odstranění špíny jej stačí občas otřít lehce navlhčeným- hadříkem, který nepouští vlákna. Udržujte rozpouštědlo mimo vytištěné štítky a označení délky, nikdy nenechte čisticí kapalinu stékat po plášti a do těla konektoru a nenoste-návyky na čištění pláště (rychlé otření jakýmkoli hadříkem, který je po ruce) kamkoli do blízkosti skla. Pokud si pamatujete jednu věc, je to, že kvalita signálu žije na čelní straně, nikoli na plášti.
Kdy byste měli vyčistit konektory vláken?
Upřímná odpověď je častěji, než většina lidí očekává. Zkontrolujte a vyčistěte konektor před jeho první instalací, před každým spojením a znovu kdykoli byl odpojen - pár sekund vystavení vzduchu stačí k zachycení prachu. Vyčistěte nové konektory ihned po vybalení z krabice, protože tovární prachové krytky nezaručují čistou koncovku. A ukliďte, než začnete odstraňovat problémy: v terénu se překvapivý podíl vysoce-ztrátových spojů a občasných poruch odstraní po řádném vyčištění obličeje-na konci místo výměny kabelu. U kritické infrastruktury, jako jsou datová centra nebo dlouhé{7}}trasy, zařaďte čištění do plánované údržby a opakujte ji po jakékoli stavbě v okolí nebo pracích v oblasti HVAC.
Jak ověřit připojení po čištění
Kontrola není volitelná -, podle toho poznáte, že čištění proběhlo. Znovu-zkontrolujte koncovou plochu pod 200–400násobným rozsahem nebo sondou a upravte ji podleIEC 61300-3-35, mezinárodní standard, který definuje kvalitu koncové-plošky ve čtyřech soustředných zónách: zóna A (jádro), zóna B (obložení), zóna C (lepidlo) a zóna D (kontakt nebo objímka). Jádrová zóna nese nejpřísnější limity. Verze 2022 také umožňuje použití konektoru, který neprojde vizuální kontrolou, pokud stále splňuje cíle ztráty vložení-ztráty a návratnosti-, takže konečné slovo má optický výkon.
Jakmile koncová plocha projde, potvrďte samotný odkaz. Měřič optického výkonu a světelný zdroj ověřují ztrátu, OTDR lokalizuje špatnou událost podél běhu a mnoho dalšíchmoduly vysílačů a přijímačůvystavit živé optické úrovně prostřednictvím jejich diagnostiky. Podrobnější pracovní postup naleznete v našem průvodcitestování optických kabelů.
Běžné chyby při čištění vláken, kterým je třeba se vyhnout
Většina problémů v terénu má svůj původ v krátkém seznamu zvyků. Tabulka kontrastuje, co dělat s tím, čemu se vyhnout.
| Dělat | Ne |
|---|---|
| Použijte vysoce{0}}čistotu (99 %+) IPA a okamžitě osušte koncovou plochu | Použijte 70% IPA -, její obsah vody se pomalu odpařuje a zanechává zbytky |
| Pokaždé použijte čerstvý hadřík nebo tampon | Znovu použijte ubrousek nebo tampon, který se již dotkl špinavého konektoru |
| Nečistoty vyfoukejte vzduchem z plechovky nebo suchým dusíkem | Foukněte do čela ústy - sliny jsou žíravé a hygroskopické |
| Na ubrousek naneste jednu kapku rozpouštědla | Zaplavte konektor a nechte tekutinu vsakovat do krytu |
| Zkontrolujte před a po každém čištění | Přeskočte kontrolu, protože konektor „vypadá dobře“ |
| Jemně přetáhněte koncovou plochu jedním směrem | Drhněte, otočte nebo použijte silný tlak, který poškrábe sklo |
| Uchopte konektor za jeho tělo nebo povrch | Dotkněte se vyčištěné objímky holými prsty |
Bezpečnostní tipy pro čištění vláken
Několik opatření chrání vás i hardware. Nikdy se nedívejte přímo do vlákna nebo portu, který by mohl přenášet světlo, protože neviditelné infračervené záření může poranit vaše oči - nejprve zkontrolujte, zda je spojení tmavé. S čisticími rozpouštědly zacházejte jako s hořlavými, pracujte s dostatečným větráním a skladujte je rozumně. Konzervovaný vzduch držte vzpřímeně, aby se z něj uvolnil plyn, místo aby zmrzla kapalina. Nakonec zlikvidujte použité ubrousky a tampóny, místo aby jste je nechali unášet zpět na pracovní plochu, kde se stanou novým zdrojem kontaminace.
FAQ
Otázka: Mohu vyčistit konektor optických vláken alkoholem?
Odpověď: Ano, ale použijte vysoce{0}}čistý (99 % nebo vyšší) isopropylalkohol, naneste pouze kapku na ubrousek, který nepouští vlákna, a vždy po mokrém průchodu postupujte suchým průchodem. Alkohol se sám o sobě pomalu odpařuje a může zanechat film, takže na mokrém-poté{5}}suchém postupu záleží stejně jako na rozpouštědle.
Otázka: Je 70% izopropylalkohol vhodný pro vlákninu?
Odpověď: Nedoporučuje se. 30% obsah vody se pomalu odpařuje a má tendenci zanechávat vlhkost a zbytky na koncové ploše, což je přesně to, co se snažíte odstranit. Držte se bezvodé (99%+) IPA nebo účelově -vyrobeného optického rozpouštědla.
Otázka: Mohu k čištění vlákna použít vatový tampon?
Odpověď: Ne. Vatové tampony, ubrousky a papírové ručníky uvolňují vlákna, která kontaminují koncovou plochu. Místo toho použijte pevné, optické-čistící tampony velikosti odpovídající konektoru.
Otázka: Mohu vyčistit vlákno bez mikroskopu?
Odpověď: Můžete čistit, ale nemůžete potvrdit výsledek a mnoho koncových ploch, které vypadají pouhým okem jako neposkvrněné, stále neprojde kontrolou. 200–400x dalekohled nebo inspekční sonda je to, co změní hádání na ověření.
Otázka: Jak často by se měly konektory vláken čistit?
Odpověď: Zkontrolujte a podle potřeby očistěte před každým připojením, po každém odpojení, nové konektory po vybalení a před odstraňováním problémů. U kritických spojů přidejte čištění k plánované údržbě a opakujte jej po stavebních pracích v blízkosti nebo v oblasti HVAC.
Otázka: Co se stane, když je konektor vlákna špinavý?
Odpověď: Očekávejte vyšší vložný útlum, větší zpětný odraz a přerušované nebo selhávající spoje. Horší je, že spárování nad částicí může trvale prohloubit nebo poškrábat sklo a ve vysoce{1}}výkonových systémech popálit koncovou plochu.
Otázka: Mám vyčistit oba konce propojovacího kabelu?
A: Ano. Spojení je tak čisté, jak čistý je jeho nejšpinavější povrch a kontaminovaný spojovací partner přenese nečistoty na konec, který jste právě vyčistili. Před spojením zkontrolujte a vyčistěte obě objímky - a adaptér mezi nimi -.
Klíčové věci
Čisté vlákno je nejlevnější pojištění, které síť má. Pracujte na konci-napřed obličejem, před navlhčením osušte, použijte maximálně jednu kapku-rozpouštědla o vysoké čistotě a před každým čištěním a po něm zkontrolujte. Zabudujte do každého manipulačního kroku návyk kontroly-čisté{5}}kontroly a předejdete většině občasných poruch, ochráníte drahé transceivery a udržíte svůj ztrátový rozpočet nedotčený - dlouho předtím, než sáhnete po náhradním kabelu.
