Jak FTTx služby fungují?

Snížení vláken stojí 3 600 USD za minutu v příjmech hlavních amerických dopravců. To jsou ztráty ve výši 216 000 $ za hodinu prostojů-, ke kterým dochází navzdory tomu, že vlákno je prodáváno jako nejspolehlivější dostupné řešení připojení. Rozdíl mezi pochopením toho, co služby FTTx skutečně poskytují, a tím, co je slíbeno, začíná tím, že víte, kde ve vaší síti končí vlákno.

FTTx není jediná technologie. Jedná se o implementační rámec, kde „X“ označuje, jak blízko se vlákno dostane k vaší budově, než přejde na něco jiného-obvykle měděného, ​​koaxiálního nebo bezdrátového. Někteří uživatelé dostávají ke svému routeru čisté vlákno. Jiní dostanou vlákno do skříně vzdálené 300 metrů, pak měď na poslední úsek. Oba tomu říkají „vláknový internet“, ale rozdíl ve výkonu může v reálných podmínkách dosáhnout 10x-.

Globální trh FTTx dosáhl v roce 2024 15,9 miliardy USD a do roku 2033 plánuje dosáhnout 24,6 miliardy USD, což je dáno méně rezidenční poptávkou a více explozivním růstem mobilních páteřních sítí pro 5G sítě, které vyžadují páteř s nízkou latencí vláken. Infrastruktura existuje. Zmatek je to, co se stane na té poslední míli-nebo posledních 100 metrech.

Pochopení architektury služeb FTTx: Proč „X“ všechno mění

Konfigurace FTTx se dělí do dvou základních kategorií, ale průmysl jen zřídka vysvětluje, proč to záleží na skutečném výkonu.

Nasazení čistého vláknapřiveďte sklo až do koncového bodu. FTTH (Fiber to the Home) dodává vlákno přímo na hranici obytných prostor, FTTB (Fiber to the Building) se zastavuje v suterénech budov nebo místnostech s vybavením a FTTP (Fiber to the Premises) slouží jako všeobecný termín pokrývající obojí. Tyto architektury slibují plný potenciál šířky pásma optických vláken.

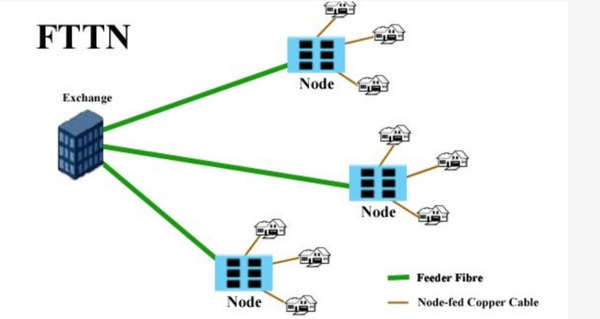

Nasazení hybridních vlákenukončit vlákno dříve, než se dostane ke koncovému uživateli. FTTN (Fiber to the Node) umisťuje optické linky do sousedních skříní, potenciálně míle od zákaznických prostor, přičemž připojení dokončuje měď. FTTC (Fiber to the Curb) přibližuje vlákno, obvykle na 300 metrů nebo méně, pak přechází na měď nebo koaxiální kabel. Čím kratší je měděná dráha, tím vyšší jsou dosažitelné rychlosti.

Zde je vrchol výkonu, který většina lidí postrádá: konfigurace FTTC využívající VDSL mohou dodávat 80 Mbps downstream, ale toto klesá extrémně rychle, když vzdálenost přesáhne 100 metrů. Váš soused 80 metrů od skříně může získat 75 Mbps. Na 150 metrů můžete získat 35 Mbps. Stejný servisní plán, radikálně odlišné zkušenosti.

Systém PON: Sdílení bez vědomí

Většina nasazení FTTx používá architekturu pasivní optické sítě (PON), kde „pasivní“ znamená žádné napájené zařízení mezi operátorem a vašimi prostory. Světlo z ISP se rozděluje prostřednictvím pasivních rozdělovačů, aby dosáhlo více zákaznických míst, a světlo ze zákaznických míst se spojuje zpět do jediného vlákna.

Standardní konfigurace běží takto:

V nosném zařízení převádí optický linkový terminál (OLT) elektronická data na světelné signály o specifických vlnových délkách. Pro většinu aplikací FTTx využívá downstream přenos vlnovou délku 1490nm, zatímco upstream připojení používá vlnovou délku 1310nm, což umožňuje obousměrný přenos přes stejné vlákno prostřednictvím vlnového multiplexování.

Světlo prochází vláknem do pasivního optického rozdělovače-, který obvykle rozděluje jedno vlákno na 32 nebo 64 připojení, ačkoli protokoly umožňují rozdělení až 128 účastníků pro GPON. Každý dům dostane optický síťový terminál (ONT) nebo optickou síťovou jednotku (ONU), která převádí světlo zpět na elektrické signály pro standardní Ethernet.

Háček: sdílíte šířku pásma. Architektura systému PON se skládá z hlavních komponent, včetně OLT, ONT a optické distribuční sítě, s rozšiřující se dostupností internetu a rozšiřujícími se optickými sítěmi podporujícími zavádění služeb FTTx. Pokud vaše sousedství PON obsluhuje 32 domácností na 2,5 Gb/s GPON downstream připojení, večerní hodiny Netflixu by mohly každého omezit na 78 Mb/s-za předpokladu rovné distribuce, což se nikdy nestane.

Technologické generace: žebřík rychlosti

Technologie PON se vyvíjela v různých generacích, z nichž každá násobila dostupnou šířku pásma:

GPON (gigabitový PON)se stal tahounem od poloviny-2000. GPON využívá upstream vlnovou délku 1310nm a downstream vlnovou délku 1490nm, poskytuje maximální downstream linkový přenos 2,5 Gbps a maximální upstream 1,25 Gbps. Tento asymetrický design odrážel realitu, že většina uživatelů mnohem více stahuje, než nahrává.

XG-PON (10 Gigabit PON)dorazil jako první 10G upgrade. XG-PON poskytuje 10 Gbps downstream při zachování 2,5 Gbps upstream šířky pásma, takže je ideální pro aplikace, kde downstream poptávka daleko převyšuje upstream provoz, jako je streamování obsahu a rezidenční širokopásmové připojení. Asymetrie přetrvávala, protože vzorce spotřeby dat se nezměnily.

XGS-PON (10gigabitový symetrický PON)změnila hru v roce 2016. XGS-PON funguje na vlnové délce 1577nm a upstream 1270nm a poskytuje symetrickou šířku pásma s 10 Gb/s pro downstream i upstream provoz. Tato symetrie je stále důležitější, protože zálohování v cloudu, videokonference a tvorba obsahu vyžadují vážnou kapacitu pro nahrávání.

Rozdíl vlnových délek není triviální. Díky různým rozsahům vlnových délek mohou GPON a 10G GPON fungovat souběžně na stejném optickém vláknu bez rušení, což umožňuje výrobcům zařízení navrhovat řešení, která bez problémů koexistují. Operátoři mohou upgradovat infrastrukturu postupně, aniž by museli vyměňovat všechny komponenty.

XGS-PON se stal populární mezi optickými ISP v USA od roku 2022, ale většina rezidenčních nasazení stále běží na GPON nebo hybridních sítích XG-PON/GPON. Marketing říká "10 gig vlákno." Skutečné nasazení by mohlo přinést 2,5 Gbps sdílené v 64 domácnostech.

Vlákno vs. měď: The Physics Gap

Rozdíl ve výkonu mezi vlákny a mědí není marginální,{0}}je exponenciální.

Měděné kabely podporují rychlosti až 10 Gb/s na krátké vzdálenosti, ale kabely z optických vláken dosahují rychlosti 100 Gb/s a více na mnohem delší vzdálenosti. Přenosové rychlosti dosáhly v roce 2024 800 Gbps s projekcemi na 1,6 Tbps. Fyzikální limity se liší řádově.

Degradace signálu vypráví příběh: U měděných kabelů dochází k degradaci signálu na relativně krátké vzdálenosti, což typicky omezuje efektivní dosah na přibližně 100 metrů pro vysokorychlostní aplikace, zatímco kabely z optických vláken přenášejí data na vzdálenosti několika kilometrů bez regenerace signálu.

Vláknové spoje poskytují více než 1000krát větší šířku pásma než měď a mohou cestovat více než 100krát dále. Typická šířka pásma-vzdálenost produktu pro více-režimové vlákno je 500 MHz/km, což znamená, že 500metrový kabel může přenášet 1 GHz. Kroucená dvoulinka optimalizovaná pro vysoké datové rychlosti jako Cat 6 může přenášet 500 MHz na vzdálenost pouhých 100 metrů.

Porovnání rychlosti je technické: Vláknová optika přenáší rychlostí pouze o 31 % nižší než rychlost světla, zatímco měď se pohybuje rychlostí menší než 1 % rychlosti světla. To není o marketingových specifikacích,-je to základní fyzika fotonů versus elektronů.

Propast zvětšují faktory prostředí. Měděné kabely jsou citlivé na elektromagnetické rušení, které může způsobit zkreslení signálu a ztrátu dat, zatímco kabely z optických vláken, které jsou imunní vůči EMI, poskytují spolehlivější přenos dat v prostředích s vysokou elektromagnetickou aktivitou.

Jak služby FTTx zvládají nasazení: Co se vlastně vyrábí

Teorie říká, že služby FTTx poskytují gigabitové rychlosti. Praxe zahrnuje kalkulace nákladů na prošlou domácnost.

Jedním z největších nevyřešených problémů při plánování FTTH jsou vysoké náklady na připojení poslední míle ve venkovských a řídce osídlených oblastech. Díky vzdálenosti mezi domy a nízkému počtu potenciálních zákazníků na kilometr optického vlákna je pro mnoho síťových operátorů finančně neživotaschopné. Hustota měst dotuje rozmístění na venkově prostřednictvím regulačních požadavků.

Tlaky zahrnují napjaté časové plány pro poskytování domů, které přešly z vládních iniciativ pro rozšíření širokopásmových služeb založených na FTTx-, problémy s přístupem k místní smyčce a interoperabilitou sítě a získání občanských a obecních povolení pro pokládání infrastruktury optických sítí. Dopravci čelí regulačním mandátům k nasazení optických vláken, zatímco obce zpomalují-povolení chůze.

Náklady na rozkopání silnic a položení optických kabelů mohou být v mnoha případech neúměrné, zejména v hustě obydlených oblastech. Jedním z řešení je použití stávající infrastruktury, jako jsou stožáry pro vedení optických kabelů. Letecké nasazení stojí méně, ale způsobuje problémy s údržbou.

Selhání a přeříznutí optických kabelů jsou jedinou největší příčinou výpadků sítě na celém světě a způsobují 30minutové prostoje na jeden incident. U afrického operátora Tier 1 byla nedostupnost sítě způsobená výpadky vláken 250+ hodin ročně. V USA představuje přerušení vláken 25 % celkových výpadků sítě, přičemž náklady na opravy dosahují 75 000 USD za kilometr.

Operační výzva je přehlížena. Složitost starších systémů datových zásob měděných/vláknových sítí a jejich migrace na integrované systémy nevládních organizací představují významné výzvy při poskytování efektivní správy zásob fyzické/logické sítě a provozní podpory, a to před i po nasazení. Operátoři zdědí desítky let nezdokumentované měděné infrastruktury, kterou musí nějak integrovat s novými optickými sítěmi.

Skryté proměnné, které mění výkon

Marketingové materiály se zaměřují na maximální rychlosti. Skutečný výkon závisí na faktorech, které uživatelé nemohou snadno zkontrolovat.

Dělicí poměryurčit, kolik uživatelů sdílí PON. Ačkoli protokoly umožňují velké dělicí poměry až 128 účastníků pro GPON, v praxi se většina PON nasazuje s dělicími poměry 1:64, 1:32 nebo menšími. Váš dopravce nebude dobrovolně nabízet svůj dělený poměr, ale vysvětluje, proč se večery zpomalují.

Optický rozpočetovlivňuje maximální vzdálenost a počet uživatelů. Standardy PON podporují optické rozpočty od 29 dB do 31 dB, přičemž aktualizace návrhu se rozšiřují na klasifikaci 33 dB a 35 dB. PON s optickým rozpočtem 35 dB by mohl pokrývat 25 km a být sdílen mezi 128 předplatiteli. Vyšší optický rozpočet umožňuje větší rozdělení nebo delší vzdálenosti{10}}dopravci si vyberou, které upřednostní.

Dědické soužitíovlivňuje alokaci šířky pásma. Kompatibilita se starší infrastrukturou zůstává výzvou, protože mnoho nasazení FTTH musí koexistovat se staršími měděnými nebo koaxiálními sítěmi. Plánování, jak integrovat nové technologie optických vláken se stávající infrastrukturou a zároveň zajistit hladké přechody služeb, představuje neustálé výzvy.

Dynamická alokace šířky pásmaurčuje spravedlnost. OLT přidělují upstream šířku pásma na základě provozních požadavků každé ONU. OLT dynamicky přiděluje časové sloty na základě požadavků na provoz různých ONU a typu ONU. V časových slotech přidělených XG-PON ONU je rychlost přenosu dat 2,5 Gb/s; v časových slotech přidělených XGS-PON ONU je přenosová rychlost 10 Gb/s. Sítě se smíšenou-generací vytvářejí složitost přidělování.

Smysl vaší služby

Zkontrolujte, co vlastně máte:

Podívejte se na svůj ONT. Zařízení, které převádí vlákno na Ethernet, ukazuje generování PON. GPON maxima při 2,5 Gbps downstream sdílené mezi všemi uživateli na vašem PON. XGS-PON poskytuje symetrickou rychlost 10 Gb/s, ale v rezidenčních nasazeních zůstává neobvyklý.

Otestujte rychlost nahrávání. GPON poskytuje asymetrickou šířku pásma s maximální rychlostí 2,5 Gb/s pro downstream a 1,25 Gb/s pro upstream. Pokud vaše nahrávání omezuje přibližně 35-40 Mb/s u „gigabitového“ plánu, jste na GPON s výraznými rozdíly. Skutečná gigabitová infrastruktura by měla poskytovat 100+ Mb/s nahrávání.

Zkontrolujte vzory škrticí klapky. Architektura PON znamená, že sdílíte šířku pásma se sousedy. Konzistentní večerní zpomalení naznačují buď poddimenzované PON, nebo agresivní poměry nadměrného odběru. S rostoucím počtem předplatitelů poskytovatelů služeb FTTX tento růstový faktor zvyšuje prodeje OEM hráčů, což vede k postupnému rozšiřování tržního podílu pasivních optických sítí-, což znamená, že operátoři přidávají předplatitele rychleji, než upgradují infrastrukturu.

Všimněte si koncového bodu. „Fiber internet“ může znamenat FTTH s čistým sklem k vašemu routeru nebo FTTC s mědí pokrývající posledních 200 metrů. Čím blíže je hlava vlákna, tím vyšší jsou náklady na konstrukci a tím vyšší je kapacita kanálu. Pokud vaše instalace zahrnovala připojení koaxiálního kabelu nebo telefonní linky, nejste na čistém vláknu.

Proč FTTx skutečně funguje

FTTx uspěje, když nasazení odpovídá architektuře případu použití.

Vysoký růst služeb FTTx mezi lety 2020 a 2024 byl způsoben trendy práce na dálku, přijetím cloudu a rozšířením 5G. Telekomunikační operátoři se zaměřili na zavádění optických vláken do měst a oblastí s vysokou-hustotou hustoty pomocí technologií GPON a XGS-PON pro zvýšení širokopásmových rychlostí. Hustota měst ospravedlňuje investice do infrastruktury.

Od roku 2025 do roku 2035 se zaměření trhu přesune na -automatizaci optických sítí poháněnou umělou inteligencí, která poskytuje samo-optimalizující funkce prediktivní údržby, které snižují provozní náklady. Technologie existuje. Výzvou zůstává zajistit jeho ekonomickou životaschopnost v oblastech s nízkou-hustotou.

Hodnotová nabídka se změnila. Novější případy použití, jako je práce z domova, online vzdělávání, telemedicína a prudká spotřeba videa, poukazují na jednu věc: o bezproblémovém připojení nyní nelze-vyjednávat. Vlákno se přesunulo z luxusu na nutnost infrastruktury.

Čínská strategie „Broadband China“ vedla k masivním investicím do sítí FTTH, díky čemuž se jedná o největší trh FTTx na světě. Jižní Korea dosáhla téměř univerzálního pokrytí vlákny v městských oblastech. Vládní mandát urychluje zavádění rychleji než samotné tržní síly.

Technický plán ukazuje na sítě schopné terabit{0}}. Řešení Fiber-to{3}}the{4}}edge umožní budoucí použití ve vznikajících sítích 6G, implementacích chytrých továren a aplikacích edge computing. Optické sítě schopné terabit-budou i nadále podporovat digitální transformaci. Vybudovaná infrastruktura podporuje desetiletí růstu kapacity.

Často kladené otázky

Jaký je skutečný rozdíl v rychlosti mezi FTTH a FTTC?

FTTH poskytuje plnou optickou kapacitu přímo do vašich prostor-potenciálně 10 Gb/s symetricky v sítích XGS-PON, ačkoli většina rezidenčních FTTH běží na GPON s 2,5 Gb/s downstream sdílenými mezi uživateli. FTTC ukončí vlákno u pouličních rozvaděčů a poté použije VDSL přes měď na posledních 100-300 metrů. Tento měděný segment vytváří úzké hrdlo: rychlosti klesají z 80 Mb/s na méně než 40 Mb/s, jak se vzdálenost od skříně zvětšuje nad 100 metrů. Ani dokonalé FTTC se nemůže rovnat kapacitě FTTH, protože fyzická omezení mědi omezují maximální propustnost.

Mohou poskytovatelé upgradovat mé připojení bez změny infrastruktury?

Částečně. Architektury PON podporují multiplexování s dělením vlnové délky, což umožňuje koexistenci GPON a XGS-PON na stejné infrastruktuře optických vláken. Poskytovatelé mohou upgradovat OLT zařízení ve svém zařízení a vaše ONT ve vašich prostorách bez výměny samotného vlákna. Dělené poměry však omezují maximum na-uživatelskou šířku pásma-32 uživatelů sdílejících 10 Gb/s XGS{10}}PON získá přibližně 312 Mb/s každý při maximální kapacitě. Smysluplné zvýšení rychlosti vyžaduje buď snížení dělicích poměrů (přidání více PON), nebo upgrade na zařízení nové generace. Marketing podporuje upgrady jako jednoduché změny softwaru, ale fyzika omezuje to, co může sdílené vlákno přinést.

Jak zjistím, zda skutečně dostávám vlákno-do--domů?

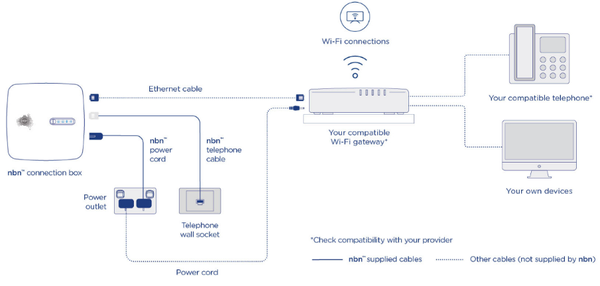

Zkontrolujte instalaci. True FTTH končí ONT (Optical Network Terminal), který přijímá optický vstup a výstup Ethernet. Pokud vaše instalace zahrnovala koaxiální připojení, konektory telefonní linky nebo filtry DSL, používáte hybridní optickou-měděnou architekturu. Testovací rychlosti nahrávání: FTTH na GPON by mělo poskytovat 100+ Mb/s nahrávání u gigabitových tarifů, zatímco FTTC/VDSL omezuje nahrávání kolem 40 Mb/s bez ohledu na inzerované rychlosti stahování. Zavolejte svému poskytovateli a konkrétně se zeptejte, která generace PON obsluhuje vaši adresu a kde končí vlákno. „Fiber internet“ je marketing. FTTH, FTTB nebo FTTC popisuje skutečnou infrastrukturu.

Proč večerní rychlosti u optických připojení klesají?

Architektura PON sdílí šířku pásma mezi více uživateli na stejném optickém splitteru. Vaše optické připojení není vyhrazené-přiděluje se dynamicky ze sdíleného fondu. Většina PON obsluhuje 32-64 předplatitelů sdílejících downstream kapacitu 2,5 Gbps (GPON) nebo 10 Gbps (XGS-PON). Když více sousedů streamuje 4K video současně ve večerních hodinách, celková poptávka převyšuje dostupnou šířku pásma. Poskytovatelé přebírají PON na základě průměrného využití, nikoli špičkové poptávky. Řešením je snížení dělených poměrů nebo upgrade na generace PON s vyšší{13}}kapacitou, ale operátoři upřednostňují přidávání předplatitelů před modernizací stávající infrastruktury. Vaše individuální připojení je v pořádku – sdílené upstream úzké hrdlo způsobuje zpomalení.

Potřebuji XGS-PON pro budoucí-kontrolu?

Závisí na vzorcích použití. XGS-PON poskytuje symetrických 10 Gb/s oproti asymetrickým 2,5/1,25 Gb/s GPON, ale skutečná alokace uživatelů závisí na poměrech rozdělení. Většina využití v domácnostech je stále náročná na stahování{6}}, takže GPON je dostačující pro streamování, procházení a stahování. XGS-PON je důležitý pro tvůrce obsahu, náročné uživatele cloudu a vzdálené pracovníky, kteří pravidelně nahrávají velké soubory. Infrastruktura XGS-PON však podporuje vyšší dělicí poměry při zachování šířky pásma na{11}}uživatele a nabízí lepší výkon, protože sousedství přibývá odběratelů. Pokud se rozhodujete mezi poskytovateli, XGS-PON navrhuje více budoucí-infrastruktury připravené na budoucnost, ale současný GPON s nízkými poměry rozdělení překonává přetížené sítě XGS{15}}PON.

Co způsobuje obrovský cenový rozdíl mezi městským a venkovským vláknem?

Stavební náklady se mění podle hustoty. Městské nasazení může překročit 200 domácností na míli optického vlákna, čímž se náklady na výstavbu rozloží mezi mnoho předplatitelů. Venkovské oblasti mohou míjet 5-10 domů na míli. Výkop stojí 30 000–75 000 USD za míli bez ohledu na počet předplatitelů. Ekonomika funguje pouze tehdy, když dostatek uživatelů na míli kompenzuje fixní náklady. Navíc venkovská nasazení čelí delším vzdálenostem mezi uzly, což vyžaduje více vybavení pro integritu signálu. Vládní dotace tuto mezeru překlenují, ale dopravci se vyhýbají venkovským vláknům, které chybí regulační požadavky. Rozmístění antény na stávajících stožárech snižuje náklady, ale vyžaduje vyjednání přístupových dohod s vlastníky stožárů a zvyšuje údržbu kvůli vystavení povětrnostním vlivům.

Sečteno a podtrženo

FTTx popisuje, jak se k vám vlákno dostane, nikoli zda poskytuje plný výkon vlákna. FTTH přináší sklo do vašich prostor. FTTC zastaví u krajnice. FTTN končí v sousedství. Každá konfigurace obchoduje náklady s kapacitou.

Architektura PON znamená, že sdílíte šířku pásma se sousedy prostřednictvím pasivních optických rozbočovačů. GPON přiděluje 2,5 Gbps downstream obvykle 32-64 uživatelům. XGS-PON poskytuje symetricky 10 Gb/s, ale zůstává soustředěn v novějších nasazeních a obchodních službách. „Gigabitové vlákno“ prodávané domácím zákazníkům často běží na technologii GPON, která rozděluje kapacitu několika způsoby.

Výhodou vlákna oproti mědi je základní fyzika-vlákna zvládá 100x větší šířku pásma na 100x větší vzdálenosti. Ale architektura poslední{4}}míle určuje, zda k této kapacitě skutečně přistoupíte. Hybridní optické-konfigurace mědi přebírají omezení mědi bez ohledu na možnosti vlákna.

Realita nasazení zahrnuje kalkulace nákladů na úspěšnou domácnost, regulační požadavky na univerzální službu a provozní problémy spojené s integrací nových vláken se staršími měděnými zásobami. Městská nasazení dotují venkovská vlákna prostřednictvím vládního mandátu, nikoli tržní ekonomiky.

Zkontrolujte svou skutečnou infrastrukturu: generace ONT, dělicí poměry, koncové body a výkon nahrávání odhalí, zda „vláknový internet“ znamená čisté FTTH nebo hybridní FTTC. Technologie existuje, aby poskytovala symetrické multi-gigabitové rychlosti. Zda vaše adresa tuto infrastrukturu získá, závisí na ekonomice hustoty a regulačních požadavcích.

Služby FTTx se budou nadále vyvíjet směrem ke generacím PON s vyšší-kapacitou, nižším provozním nákladům díky správě sítě-řízené umělou inteligencí a expanzi na venkovské trhy prostřednictvím dotačních programů. Pokládané vlákno podporuje desetiletí růstu kapacity. Pochopení toho, co vlastně máte, je důležitější než marketingové sliby.
